आधुनिक आरएफ डिजाइन में हस्तक्षेप और सिग्नल हानि चुनौतियों पर काबू पाने के लिए अभिनव फ़िल्टरिंग समाधान की आवश्यकता होती है।
वायरलेस प्रौद्योगिकियों की घातीय वृद्धि - 5G परिनियोजन से औरWi - Fi 6/6e गोद लेनाIoT प्रसार और उपग्रह संचार - rf फ्रंट - अंतिम डिजाइन पर अभूतपूर्व मांगें कर रहा है। देखा फ़िल्टर, विशेष रूप से उन्नत संस्करण जैसे IHP - देखा, इन चुनौतियों को पूरा करने के लिए बढ़ रहे हैं, जिससे इंजीनियरों को तेजी से कॉम्पैक्ट फॉर्म कारकों में उच्च प्रदर्शन प्राप्त करने में सक्षम बनाया जा सकता है।
IHP - ने प्रौद्योगिकी सफलता को देखा
IHP - देखा (अविश्वसनीय उच्च - प्रदर्शन सतह ध्वनिक तरंग) प्रौद्योगिकी RF फ़िल्टरिंग में एक महत्वपूर्ण छलांग आगे का प्रतिनिधित्व करती है। पारंपरिक आरा फिल्टर के विपरीत, जो उच्च आवृत्तियों पर सीमाओं का सामना करते हैं, IHP - देखा गया है, जो उन नवीन संरचनाओं को शामिल करता है जो सब्सट्रेट सतह पर अधिक प्रभावी ढंग से ध्वनिक ऊर्जा को सीमित करते हैं।
यह तकनीक तीन सर्वोपरि लाभ प्रदान करती है जो इसे आधुनिक वायरलेस अनुप्रयोगों के लिए अपरिहार्य बनाती हैं:

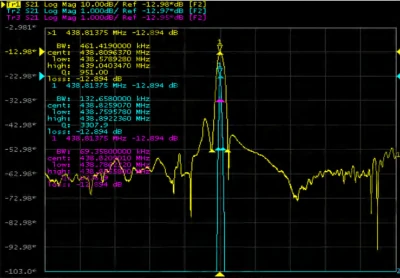

उच्च क्यू कारक: IHP - ने देखा कि क्यू फैक्टर मान 1.9GHz पर 3000 से अधिक है, पारंपरिक SAW फिल्टर पर एक पर्याप्त सुधार जो आमतौर पर लगभग 1000 प्राप्त करता है। यह उच्च Q कारक बेहतर संकेत चयनात्मकता और ऊर्जा हानि को कम करता है।
असाधारण थर्मल स्थिरता: आवृत्ति तापमान गुणांक (TCF) के साथ {8 ppm/ डिग्री या बेहतर - का प्रदर्शन - 40 ppm/ डिग्री की तुलना में पारंपरिक SAW फ़िल्टर - ihp -saw की तुलना में {- से {{} {} {{} {65 से अधिक तापमान की डिग्री के लिए स्थिर प्रदर्शन को बनाए रखता है।
उन्नत पावर हैंडलिंग: IHP - के बेहतर थर्मल अपव्यय विशेषताओं ने पारंपरिक डिजाइनों की तुलना में लगभग आधे से ऑपरेशन के दौरान तापमान में वृद्धि को कम किया, उच्च - बिजली की स्थिति के तहत विश्वसनीयता में काफी सुधार किया।
आरएफ फ्रंट - अंत एकीकरण चुनौतियां और समाधान
आधुनिक आरएफ फ्रंट - अंत मॉड्यूल को भौतिक आकार में सिकुड़ते समय अधिक आवृत्ति बैंड को समायोजित करना होगा। इन मॉड्यूल में SAW फिल्टर का एकीकरण 5G और Wi - Fi 6 में संक्रमण के साथ तेजी से जटिल हो गया है।
प्रमुख एकीकरण के विचार में शामिल हैं:
प्रतिबाधा मिलान: न्यूनतम प्रतिबिंब और अधिकतम बिजली हस्तांतरण सुनिश्चित करना
अंतरिक्ष अनुकूलन: तेजी से कॉम्पैक्ट पैरों के निशान में फिल्टर को लागू करना
थर्मल प्रबंधन: घनी आबादी वाले बोर्डों में प्रभावी ढंग से गर्मी को विघटित करना
हस्तक्षेप अस्वीकृति: भीड़ -भाड़ वाले स्पेक्ट्रा में आसन्न चैनल हस्तक्षेप को कम करना
उन्नत सॉ फ़िल्टर इन चुनौतियों को अभिनव पैकेजिंग और वास्तुशिल्प सुधार के माध्यम से संबोधित करते हैं। 1.1 × 0.9 मिमी पैकेज का उद्भव डिजाइनरों को प्रदर्शन को बनाए रखने में सक्षम बनाता है, जबकि फुटप्रिंट आवश्यकताओं को काफी कम करते हुए
पीओआई सब्सट्रेट प्रौद्योगिकी: प्रदर्शन को बढ़ाना
सब्सट्रेट सामग्री SAW फ़िल्टर प्रदर्शन में एक महत्वपूर्ण भूमिका निभाती है। Piezoelectric - - insulator (POI) सब्सट्रेट एक गेम के रूप में उभरा है - बदलते नवाचार, विशेष रूप से उच्च - आवृत्ति अनुप्रयोगों के लिए।
POI सब्सट्रेट सक्षम:
बेहतर थर्मल अपव्यय के माध्यम से सुपीरियर पावर ड्यूरेबिलिटी
कम प्रविष्टि हानि के लिए अग्रणी गुणवत्ता वाले कारक
पारंपरिक सब्सट्रेट की तुलना में बेहतर आवृत्ति तापमान स्थिरता
अनुप्रस्थ मोड का बेहतर दमन जो अवांछित सहज प्रतिक्रियाओं का कारण बन सकता है
ये विशेषताएं POI - आधारित फ़िल्टर विशेष रूप से 5G इन्फ्रास्ट्रक्चर, ऑटोमोटिव संचार, और उच्च - विश्वसनीयता औद्योगिक अनुप्रयोगों के लिए मूल्यवान हैं जहां अलग -अलग पर्यावरणीय परिस्थितियों में प्रदर्शन सर्वोपरि है।
भीड़ भरे स्पेक्ट्रा में हस्तक्षेप चुनौतियों का समाधान करना
वायरलेस उपकरणों के प्रसार ने एक तेजी से भीड़ वाले आरएफ वातावरण का निर्माण किया है, जिससे हस्तक्षेप अस्वीकृति क्षमताएं पहले से कहीं अधिक महत्वपूर्ण हैं। आधुनिक आरा फ़िल्टर को सिग्नल अखंडता बनाए रखने के लिए - - बैंड अस्वीकृति के - के लिए विशेषताओं और उत्कृष्ट - को खड़ी रोल प्रदान करनी चाहिए।
हस्तक्षेप अस्वीकृति को बढ़ाने के लिए तकनीकों में शामिल हैं:
अनुदैर्ध्य युग्मित प्रतिध्वनि (LCR) डिजाइन जो बेहतर अस्वीकृति विशेषताओं को प्राप्त करते हैं
परावर्तक झंझरी संरचनाएं जो पासबैंड रिपल और सम्मिलन हानि को कम करती हैं
मल्टी - ट्रैक कॉन्फ़िगरेशन जो फुटप्रिंट को बढ़ाए बिना चयनात्मकता को बढ़ाते हैं
अनुसंधान ने प्रदर्शित किया है कि अनुकूलित SAW डिजाइन उल्लेखनीय अस्वीकृति विशेषताओं को प्राप्त कर सकते हैं, कुछ कार्यान्वयन के साथ स्टॉपबैंड्स में 80DB तक अस्वीकृति दिखाई देती है, जबकि 1.5DB से नीचे कम सम्मिलन हानि बनाए रखती है।
Wi - Fi 6 डिजाइन विचार SAW फिल्टर के लिए
Wi - Fi 6 (802.11ax) का संक्रमण विशिष्ट चुनौतियां लाता है जो उन्नत SAW समाधान की मांग करते हैं:
आवृत्ति कवरेज:
WI - Fi 6 2.4GHz, 5GHz, और 6GHz बैंड (Wi - Fi 6e) के लिए संचालित होता है, जिसमें फ़िल्टर की आवश्यकता होती है जो लगातार प्रदर्शन के साथ कई आवृत्ति रेंज को संभाल सकता है।
मुख्य आवश्यकताएं:
कम सम्मिलन हानि (<2dB) to maximize data throughput
घने एंटीना कॉन्फ़िगरेशन को समायोजित करने के लिए उच्च चयनात्मकता
विभिन्न वातावरणों में विश्वसनीय संचालन के लिए उत्कृष्ट थर्मल स्थिरता
कॉम्पैक्ट फॉर्म कारक फिट होने के लिए - विवश एक्सेस पॉइंट्स और क्लाइंट डिवाइस
उन्नत टीसी - देखा और ihp - देखा फ़िल्टर इन मांगों को सटीक आवृत्ति नियंत्रण, न्यूनतम सिग्नल गिरावट, और महत्वपूर्ण वाई - फाई बैंड में उत्कृष्ट हस्तक्षेप अस्वीकृति की पेशकश करके इन मांगों को पूरा करते हैं।
लघुकरण चुनौती: छोटा आकार, बड़ा प्रदर्शन
छोटे उपभोक्ता उपकरणों की ओर अथक ड्राइव ने देखा है कि फ़िल्टर पैकेजिंग को तेजी से कॉम्पैक्ट आयामों में धकेल दिया गया है। 1.1 × 0.9 मिमी पैकेज उत्कृष्ट विद्युत विशेषताओं को बनाए रखते हुए अंतरिक्ष - विवश अनुप्रयोगों के लिए एक उद्योग मानक के रूप में उभरा है।
उनके छोटे आकार के बावजूद, ये फ़िल्टर वितरित करते हैं:
3GHz और उससे आगे तक परिचालन आवृत्तियों
मोटर वाहन और औद्योगिक अनुप्रयोगों के लिए उपयुक्त तापमान स्थिरता
बड़े घटकों की तुलना में कम सम्मिलन हानि
यांत्रिक तनाव के तहत उच्च विश्वसनीयता
आवृत्ति सीमाओं को धक्का: 3GHz और उससे परे पर फ़िल्टर देखा
पारंपरिक आरा फिल्टर ने 2.5GHz से ऊपर की आवृत्तियों पर सीमाओं का सामना किया, लेकिन IHP - जैसी उन्नत तकनीकों ने इस सीमा को प्रभावी ढंग से बढ़ाया है। आधुनिक सॉ फ़िल्टर अब 3GHz और उससे आगे में उत्कृष्ट प्रदर्शन का प्रदर्शन करते हैं, 5G अनुप्रयोगों के लिए नई संभावनाएं खोलते हैं।
यह आवृत्ति विस्तार सक्षम करता है:
5G N77/N78/N79 बैंड में बेहतर प्रदर्शन
Wi - FI 6E सिस्टम के साथ संगतता बढ़ी
कम घटक फ़िल्टर समेकन के माध्यम से गिनती
सरलीकृत आरएफ फ्रंट - अंत आर्किटेक्चर
सम्मिलन हानि को कम करने के लिए तकनीक
प्रविष्टि हानि आरएफ फ़िल्टर डिजाइन में एक महत्वपूर्ण पैरामीटर बना हुआ है, जो सीधे सिस्टम प्रदर्शन और बिजली दक्षता को प्रभावित करता है। SAW फिल्टर में सम्मिलन हानि को कम करने के लिए कई नवीन दृष्टिकोण उभरे हैं:
इलेक्ट्रोड अनुकूलन:
उपयुक्त धातु की मोटाई और कर्तव्य अनुपात समायोजन
परावर्तक झंझरी संरचनाएं जो - बैंड हानि में शिखर को कम करती हैं
बेहतर ध्वनिक गुणों के साथ उन्नत इलेक्ट्रोड सामग्री
संरचनात्मक नवाचार:
मल्टी - ट्रैक डिज़ाइन जो ध्वनिक ऊर्जा को अधिक कुशलता से वितरित करते हैं
बेहतर पीजोइलेक्ट्रिक युग्मन के साथ बेहतर सब्सट्रेट सामग्री
तापमान मुआवजा तकनीक जो प्रदर्शन को स्थिर करती है
अनुसंधान दर्शाता है कि अनुकूलित SAW डिजाइन पारंपरिक दृष्टिकोणों पर एक महत्वपूर्ण उन्नति का प्रतिनिधित्व करते हुए, 2.5GHz पर 0.5db के रूप में कम के रूप में सम्मिलन हानि प्राप्त कर सकते हैं।
टीसी - अनुप्रयोगों की मांग के लिए विनिर्देशों को देखा
तापमान - मुआवजा दिया गया आरा (tc - देखा) फ़िल्टर तापमान भिन्नताओं में स्थिर प्रदर्शन की आवश्यकता वाले अनुप्रयोगों के लिए आवश्यक हो गए हैं। इन फिल्टर में विशेष परतें शामिल हैं जो पीज़ोइलेक्ट्रिक सामग्री के प्राकृतिक तापमान बहाव का प्रतिकार करती हैं।
आधुनिक टीसी - के लिए प्रमुख विनिर्देशों में शामिल हैं:
आवृत्ति रेंज: 500MHz से 2.5GHz+
बैंडविड्थ: 5MHz से 25MHz
तापमान गुणांक: ± 8 पीपीएम/ डिग्री या बेहतर
ऑपरेटिंग तापमान रेंज: -40 डिग्री से +125 डिग्री

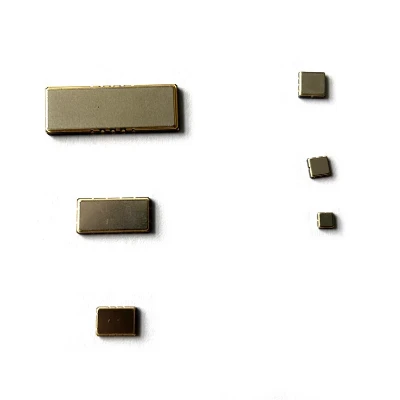

पैकेज आकार: 1.1 × 0.9 मिमी से 3.0 × 3.0 मिमी तक
ये विशेषताएं टीसी - को ऑटोमोटिव सिस्टम, औद्योगिक IoT डिवाइस और आउटडोर इन्फ्रास्ट्रक्चर के लिए आदर्श बनाती हैं, जहां पर्यावरणीय स्थिति काफी भिन्न हो सकती है।
5 जी आवृत्ति बैंड और देखा फ़िल्टर आवश्यकताएं
5G इकोसिस्टम में आवृत्ति बैंड की एक जटिल सरणी शामिल है, प्रत्येक फ़िल्टर डिजाइनरों के लिए अद्वितीय चुनौतियां पेश करता है:
SUB-6GHz बैंड:
N77/N78/N79 (3.3 - 4.9GHz): कम सम्मिलन हानि के साथ उच्च-आवृत्ति संचालन की आवश्यकता है
N41 (2.5GHz): उच्च शक्ति हैंडलिंग क्षमताओं की मांग
N1/N3/N7/N28 (700-2200MHz): मौजूदा सेवाओं के साथ हस्तक्षेप से बचने के लिए उत्कृष्ट चयनात्मकता की आवश्यकता है
इन अनुप्रयोगों के लिए देखा फ़िल्टर वितरित करना होगा:
आसन्न बैंड के बीच हस्तक्षेप को रोकने के लिए उच्च चयनात्मकता
मोबाइल उपकरणों में बैटरी जीवन को अधिकतम करने के लिए कम सम्मिलन हानि
बुनियादी ढांचा अनुप्रयोगों के लिए उत्कृष्ट पावर हैंडलिंग
लिमिटेड बोर्ड स्पेस को फिट करने के लिए कॉम्पैक्ट फॉर्म कारक
शिन्होम के उन्नत सॉ फ़िल्टर समाधान
शिन्होम में, हमने SAW फिल्टर के एक व्यापक पोर्टफोलियो को विकसित करने के लिए इन तकनीकी प्रगति का लाभ उठाया है जो आधुनिक वायरलेस सिस्टम की सटीक आवश्यकताओं को संबोधित करते हैं।
हमारे उत्पाद विकास पर केंद्रित है:
IHP - देखा - बेहतर उच्च - आवृत्ति प्रदर्शन के लिए आधारित फ़िल्टर
बढ़ी हुई थर्मल स्थिरता के लिए पीओआई सब्सट्रेट प्रौद्योगिकी
अंतरिक्ष के लिए उन्नत पैकेजिंग समाधान - विवश आवेदन
अद्वितीय अनुप्रयोग आवश्यकताओं के लिए कस्टम डिजाइन क्षमताएं
चाहे आप 5 जी हैंडसेट विकसित कर रहे हों, WI - FI 6/6E एक्सेस पॉइंट्स, इंडस्ट्रियल IoT डिवाइस, या ऑटोमोटिव कम्युनिकेशन सिस्टम, हमारी तकनीकी टीम अनुकूलित फ़िल्टरिंग समाधान प्रदान कर सकती है जो प्रदर्शन, आकार और लागत विचारों को संतुलित करती है।
उस अंतर का अनुभव करें जो उन्नत आरी तकनीक आपके डिजाइनों में बना सकती है। हमारी इंजीनियरिंग टीम से संपर्क करेंsales@shinhom.com.cnअपनी विशिष्ट आवश्यकताओं पर चर्चा करने और हमारे नवीनतम सॉ फ़िल्टर उत्पादों के नमूनों का अनुरोध करने के लिए।
Shinhom इलेक्ट्रॉनिक्स - RF इनोवेशन में आपका साथी
