नई ऊर्जा वाहन और नवीकरणीय ऊर्जा उत्पादन अभूतपूर्व गति से बिजली इलेक्ट्रॉनिक्स उद्योग को नया आकार दे रहे हैं - ईवी चार्जिंग स्टेशन की बिजली 60 किलोवाट से 350 किलोवाट तक बढ़ रही है, और फोटोवोल्टिक इनवर्टर उच्च शक्ति घनत्व और उच्च दक्षता की ओर विकसित हो रहे हैं। ये एप्लिकेशन पावर इंडक्टर्स पर अधिक करंट, उच्च तापमान और अधिक कठोर विश्वसनीयता आवश्यकताएं रखते हैं।शिनहोमफ्लैट वायर इंडक्टर्सनई ऊर्जा और ऑटोमोटिव इलेक्ट्रॉनिक्स में उच्च-शक्ति-घनत्व अनुप्रयोगों के लिए प्रस्तुत प्रारंभ करनेवाला समाधान सटीक रूप से हैं।
रुझान 1: अधिक धारा वहन करने की क्षमता
प्रवृत्ति आवश्यकताएँ
- ईवी चार्जिंग स्टेशन की शक्ति का स्तर लगातार बढ़ रहा है, आउटपुट धाराएं सैकड़ों एम्पीयर तक पहुंच रही हैं
- पीवी इनवर्टर और ऑन-बोर्ड डीसी-डीसी कन्वर्टर्स उच्च-वर्तमान इंडक्टर्स की बढ़ती मांग को बढ़ा रहे हैं
- पारंपरिक राउंड-वायर इंडक्टर्स में उच्च धारा के तहत अपेक्षाकृत उच्च डीसीआर होता है, जिससे नुकसान और गर्मी उत्पादन में बाधा आती है
फ्लैट वायर इंडक्टर्स की उपयुक्तता
- फ्लैट वायर वाइंडिंग प्रभावी क्रॉस-सेक्शनल क्षेत्र को बढ़ाती है, जिससे समान वॉल्यूम में कम DCR प्राप्त होता है
- डीईपी श्रृंखला वर्तमान सीमा से17.5ए से 80ए; एलपीक्यू/एसपीक्यू श्रृंखला संतृप्ति धारा अधिक है100A
- मिश्र धातु धातु डाई-कास्ट कोर नरम संतृप्ति विशेषताएँ प्रदान करते हैं, उच्च धारा के तहत धीरे-धीरे कम होने वाले इंडक्शन के साथ, अचानक गिरावट के कारण होने वाली सिस्टम अस्थिरता से बचते हैं।
- कोर पोस्ट मनमाने ढंग से वायु अंतराल समायोजन की अनुमति देते हैं, जिससे अधिक वर्तमान वृद्धि क्षमता सक्षम होती है
रुझान 2: उच्च परिचालन तापमान
प्रवृत्ति आवश्यकताएँ

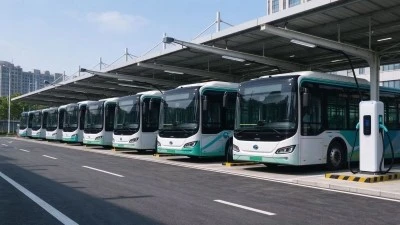

- ईवी चार्जिंग स्टेशन बाहर तैनात किए जाते हैं, जहां गर्मी की गर्मी और सीधी धूप आंतरिक तापमान बढ़ा देती है

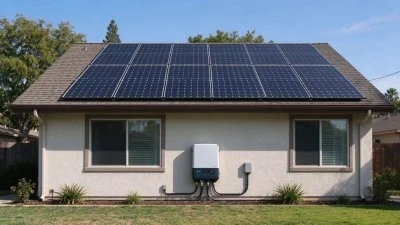

- पीवी इनवर्टर व्यापक तापमान भिन्नता के साथ लंबे समय तक बाहर काम करते हैं
- ऑन-बोर्ड डीसी-डीसी कन्वर्टर्स इंजन या पावर मॉड्यूल के पास स्थित होते हैं, जहां परिवेश का तापमान अधिक होता है
फ्लैट वायर इंडक्टर्स की उपयुक्तता
- डीईपी श्रृंखला तक के तापमान पर काम करती है180 डिग्री, उच्च तापमान वाले वातावरण के अनुकूल होना
- टीआर श्रृंखला ऑपरेटिंग तापमान रेंज-40 डिग्री से +155 डिग्री, ऑटोमोटिव-ग्रेड आवश्यकताओं को पूरा करना
- क्लास सी AIW एनामेल्ड तार: विलायक-प्रतिरोधी, तापीय रूप से स्थिर, विकिरण-प्रतिरोधी, और फ्रीज-प्रतिरोधी
- सतह कोटिंग उपचार उत्कृष्ट इन्सुलेशन प्रदर्शन प्रदान करता है, उच्च तापमान पर विश्वसनीयता में सुधार करता है
प्रवृत्ति 3: कम डीसीआर और बेहतर ताप अपव्यय
प्रवृत्ति आवश्यकताएँ
- उच्च-शक्ति-घनत्व डिज़ाइनों के लिए कम चालन हानि और उच्च रूपांतरण दक्षता की आवश्यकता होती है
- सीमित ताप अपव्यय स्थान का मतलब है कि प्रारंभ करनेवाला की स्व-हीटिंग को उचित सीमा के भीतर रखा जाना चाहिए
- फ्लैट वायर वाइंडिंग को अच्छे तापीय संचालन पथ के साथ कम नुकसान को संतुलित करना चाहिए
फ्लैट वायर इंडक्टर्स की उपयुक्तता
- फ्लैट तार को फ्लैट इंटर-टर्न सतहों के साथ कसकर लपेटा जाता है, जिससे कोर के सीमित असेंबली स्थान का पूरा उपयोग होता है
- DCR जितना कम0.3mΩ(DEP2520 श्रृंखला), तांबे के नुकसान को काफी हद तक कम करता है
- सपाट तार संरचना घुमावदार अक्ष के साथ गर्मी संचालन की सुविधा प्रदान करती है, जो गोल तार की तुलना में बेहतर गर्मी अपव्यय प्रदान करती है
- चुंबकीय परिरक्षण रिसाव प्रवाह और आसपास के सर्किट में हस्तक्षेप को कम करता है
रुझान 4: ऑटोमोटिव-ग्रेड प्रमाणन और उच्च विश्वसनीयता
प्रवृत्ति आवश्यकताएँ
- दीर्घकालिक विश्वसनीयता सुनिश्चित करने के लिए ऑटोमोटिव इलेक्ट्रॉनिक्स को AEC-Q200 प्रमाणीकरण पास करना होगा
- ईवी चार्जिंग स्टेशन और पीवी इनवर्टर को औद्योगिक-ग्रेड विश्वसनीयता और सुरक्षा मानकों को पूरा करना होगा
- उच्च-निम्न तापमान चक्रण, कंपन और आर्द्र वातावरण प्रारंभ करनेवाला स्थिरता के लिए चुनौतियाँ पैदा करते हैं
फ्लैट वायर इंडक्टर्स की उपयुक्तता
- टीआर सीरीज हैAEC-Q200 ग्रेड 1प्रमाणित, ईवी चार्जिंग स्टेशनों और पीवी इनवर्टर के लिए उपयुक्त
- मिश्र धातु डाई-कास्ट कोर संरचना उत्कृष्ट यांत्रिक शक्ति और थर्मल स्थिरता प्रदान करती है
- पिन को सीधे सोल्डरिंग टर्मिनल के रूप में बाहर ले जाया जाता है, जो ओपन-सर्किट विफलता को पूरी तरह से रोकता है
- विशेष कोर वायु अंतराल संरचना अचानक अधिष्ठापन गिरावट को रोकती है, भले ही करंट रेटेड स्तर से अधिक हो, वर्तमान अधिभार के कारण होने वाली समस्याओं की एक श्रृंखला को रोकता है
अनुप्रयोग परिदृश्य
| अनुप्रयोग परिदृश्य | वर्तमान आवश्यकता | तापमान की आवश्यकता | अनुशंसित श्रृंखला | मिलान तर्क |
|---|---|---|---|---|
| ईवी चार्जिंग स्टेशन | दसियों से सैकड़ों एम्पीयर | -40 डिग्री से +155 डिग्री | टीआर श्रृंखला | AEC-Q200 प्रमाणित, फ्लैट तार कम डीसीआर, उच्च-शक्ति चार्जिंग मॉड्यूल के लिए उपयुक्त |
| पीवी इनवर्टर | दसियों से सौ से अधिक एम्पीयर | -40 डिग्री से +155 डिग्री | टीआर श्रृंखला | AEC-Q200 प्रमाणित, बूस्ट और आउटपुट फ़िल्टरिंग के लिए उपयुक्त |
| ऑन-बोर्ड डीसी-डीसी कनवर्टर्स | दसियों एम्पीयर | -40 डिग्री से +180 डिग्री | डीईपी श्रृंखला | उच्च तापमान संचालन, नरम संतृप्ति विशेषताएँ, वाहन बिजली आपूर्ति के लिए उपयुक्त |
| औद्योगिक बिजली आपूर्ति | दसियों से सौ से अधिक एम्पीयर | -40 डिग्री से +180 डिग्री | डीईपी/एलपीक्यू श्रृंखला | उच्च धारा, उच्च तापमान, निम्न DCR |
निष्कर्ष: नई ऊर्जा और ऑटोमोटिव इलेक्ट्रॉनिक्स के लिए उच्च-शक्ति-घनत्व इंडक्टर समाधान प्रदान करना
फ्लैट वायर इंडक्टर्सडीसीआर को कम करने के लिए फ्लैट वायर वाइंडिंग की सुविधा, मिश्र धातु कोर नरम संतृप्ति विशेषताओं, उच्च तापमान संचालन तक180 डिग्री, औरAEC-Q200टीआर श्रृंखला के लिए ऑटोमोटिव-ग्रेड प्रमाणन। वे ईवी चार्जिंग स्टेशन, पीवी इनवर्टर, ऑन-बोर्ड डीसी-डीसी कन्वर्टर्स और औद्योगिक बिजली आपूर्ति जैसे उच्च-शक्ति-घनत्व अनुप्रयोगों के लिए उपयुक्त हैं।
चयन अनुशंसाओं के लिए या अपने विशिष्ट एप्लिकेशन (वर्तमान आवश्यकताओं, ऑपरेटिंग तापमान, प्रमाणन आवश्यकताओं) के आधार पर नमूनों का अनुरोध करने के लिए कृपयाहमारी तकनीकी टीम से संपर्क करें.
